1.項目介紹
項目名稱：復旦大學江灣校區體育館
設 計 院：同濟大學建筑設計研究院
承建單位：上海建工二建
監理單位：上海建科院
屋面施工單位：上海宏諾建筑科技有限公司
屋面類型：鋁鎂錳直立鎖邊屋面
該項目位于楊浦區新江灣城西北部，復旦大學江灣校區內，總建筑面積約2.8萬平方米，其中地上三層，地下一層，建筑高度為24米。作為新建的體育館，該項目采用了新古典主義建筑風格，更襯托出復旦大學校園經典、優雅、傳承百年的整體風貌。
2.構造介紹
該項目屋面面積約10000 m2，其中金屬屋面為8000 m2，采用了鋁鎂錳直立鎖邊面層。由于屋面坡度較小，且上部有較多采光天窗開設，節點眾多，對防水處理提出了很高的要求；加之該項目為創優項目，因此還有很高的美觀度及品質要求。最終項目采用了宏諾的緊密型屋面系統，通過將泡沫玻璃保溫板與SBS防水卷材緊密粘結成一個整體，在實現屋面構造輕薄美觀的同時還保證了出色的保溫防水性能。
構造層次：壓型鋼底板+粘結劑+復合貼面泡沫玻璃+金屬釘盤+SBS防水卷材+鋁鎂錳直立鎖縫面層

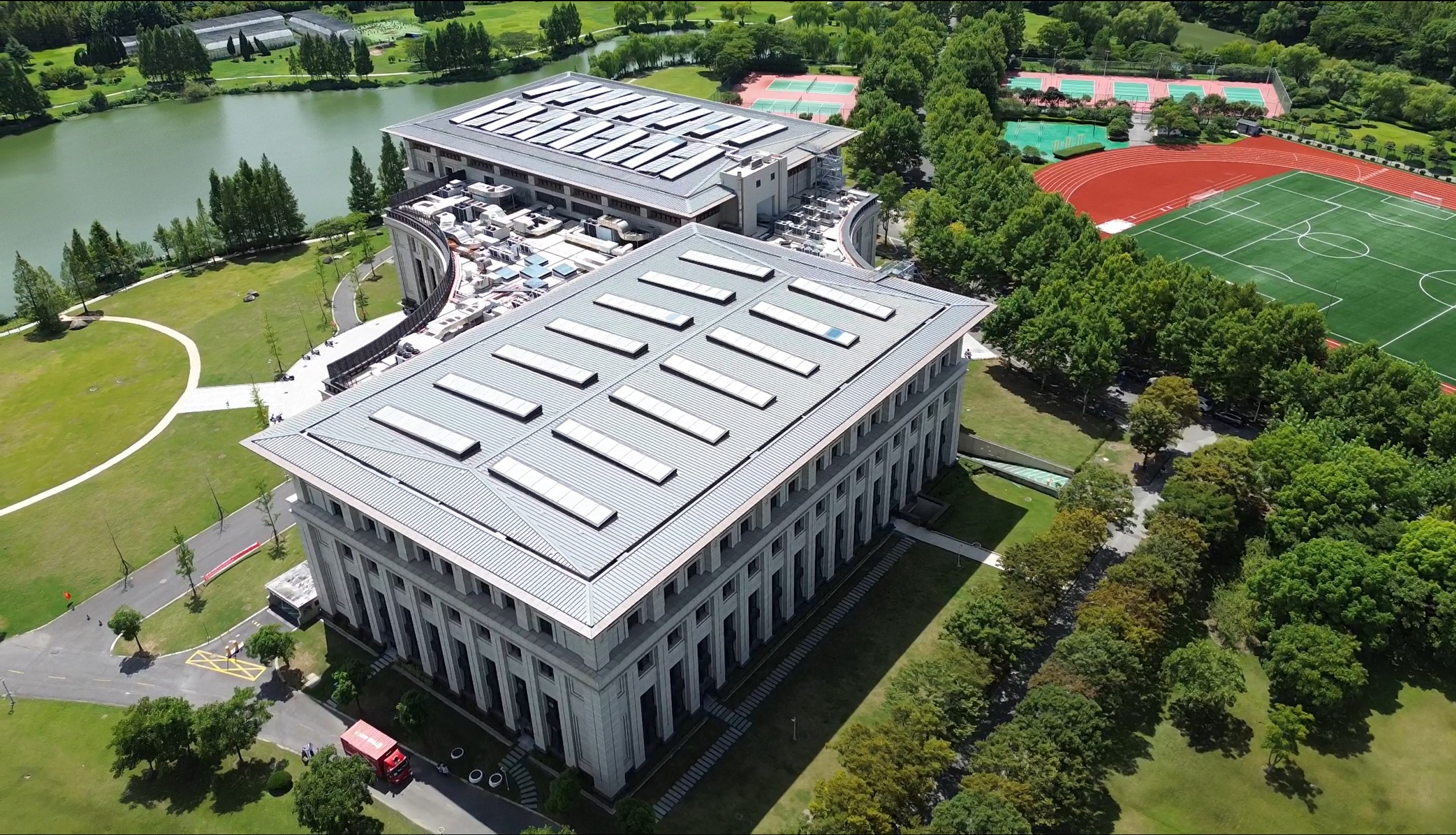

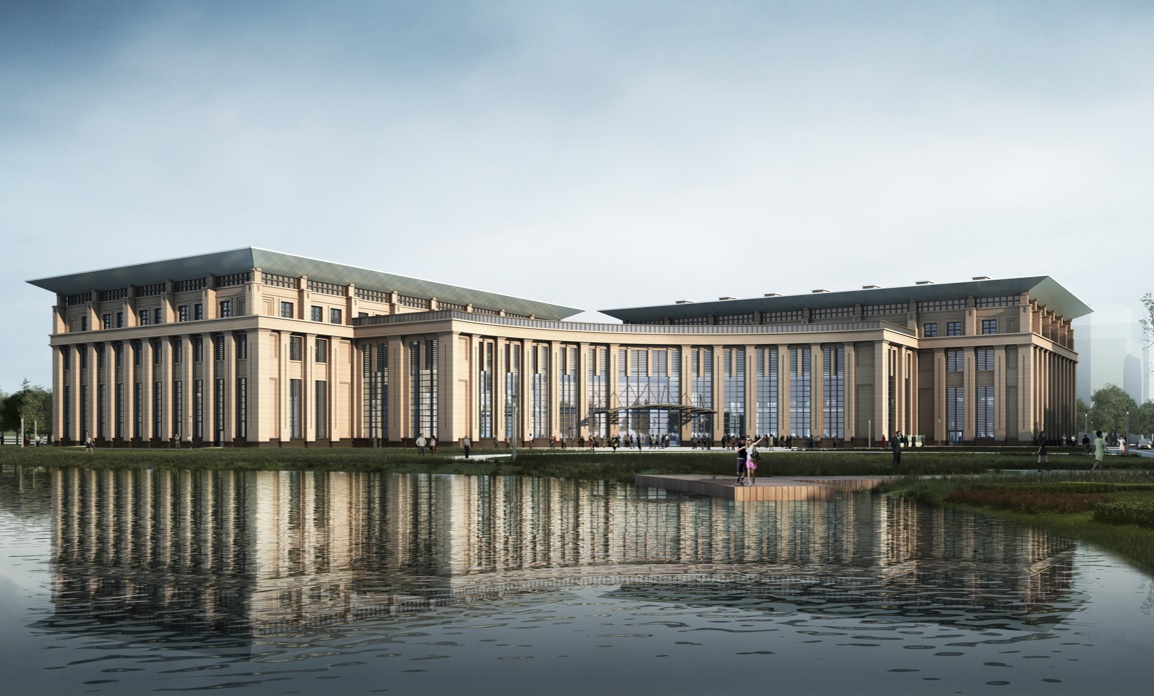

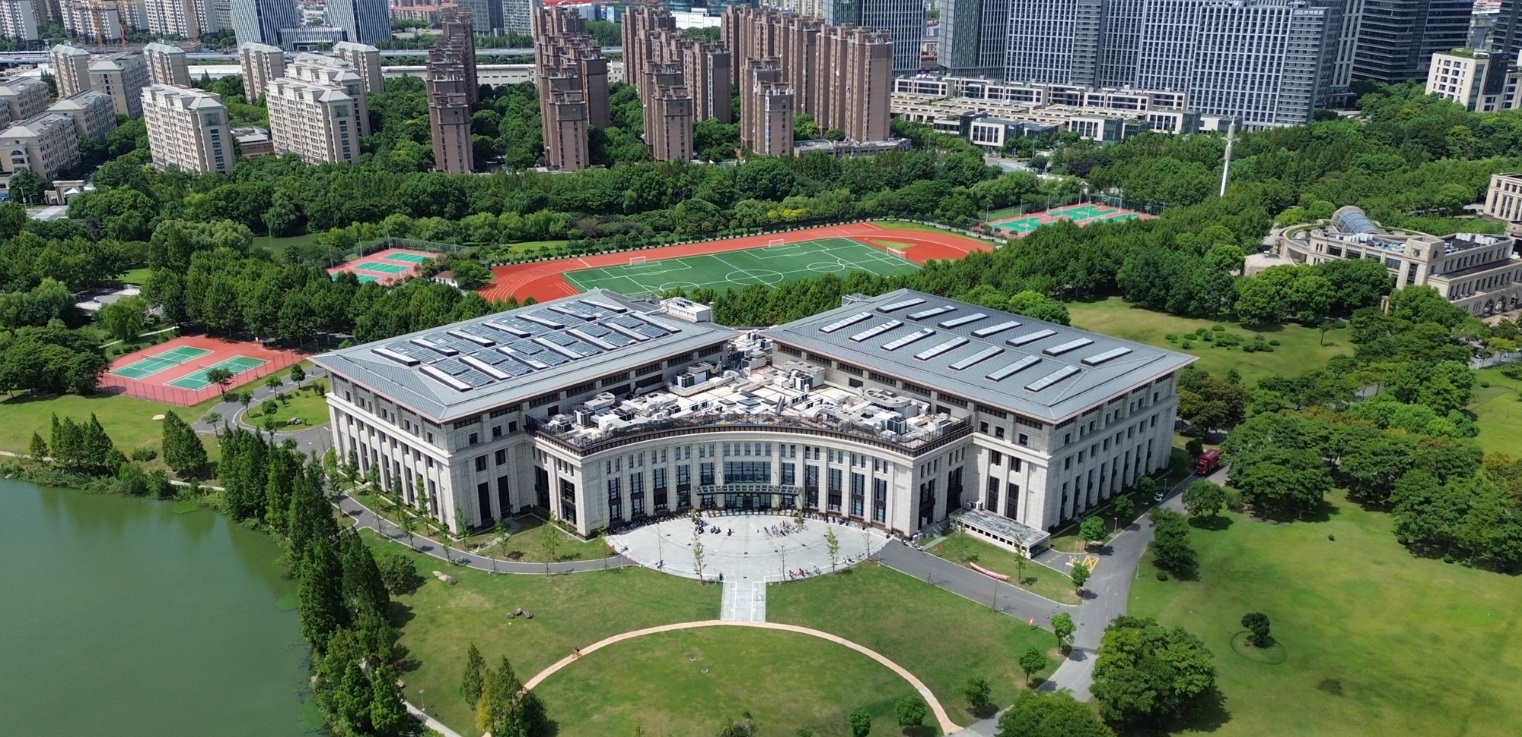

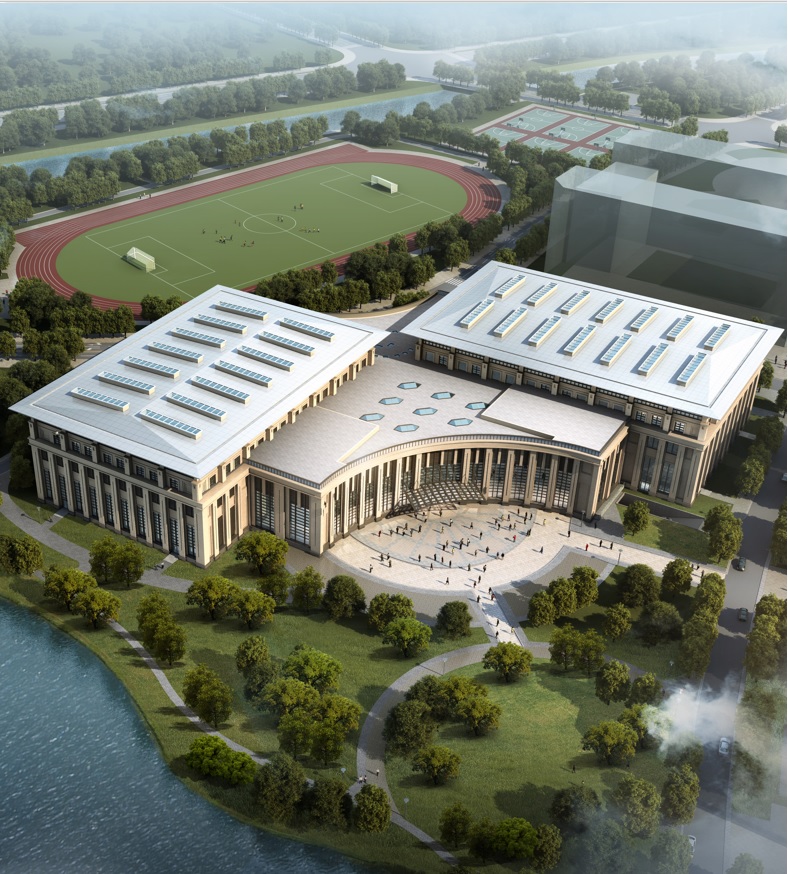

3.案例照片
